المشروع عبارة عن برج
سكني مكون من }
بدروم + أرضي + أول علوي + ثاني علوي +
9 أدوار متكررة
{
إجهاد الخرسانة
المستخدم في التصميم ( المقاومة المميزة للخرسانة ) يجب الا تقل عن 25 نيوتن / مم2
الحديد المستخدم من
نوع عالي المقاومة (360 /520 ) وذلك في التسليح الرئيسي
أما بالنسبة لحديد
الكانات فهو من الحديد الطري(240 /350 )
إجهاد التربة الآمن في التصميم = 20 طن / م2
والأساسات عبارة عن لبشة من الخرسانة المسلحة.

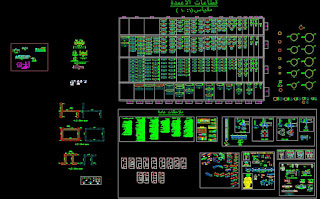

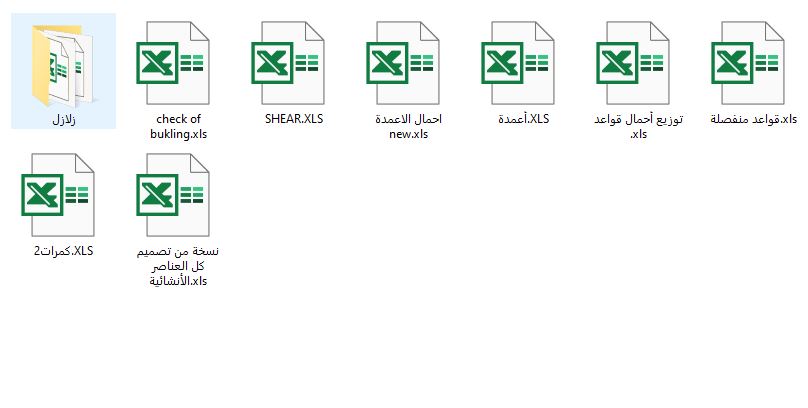

ملف المشروع يحتوي علي:

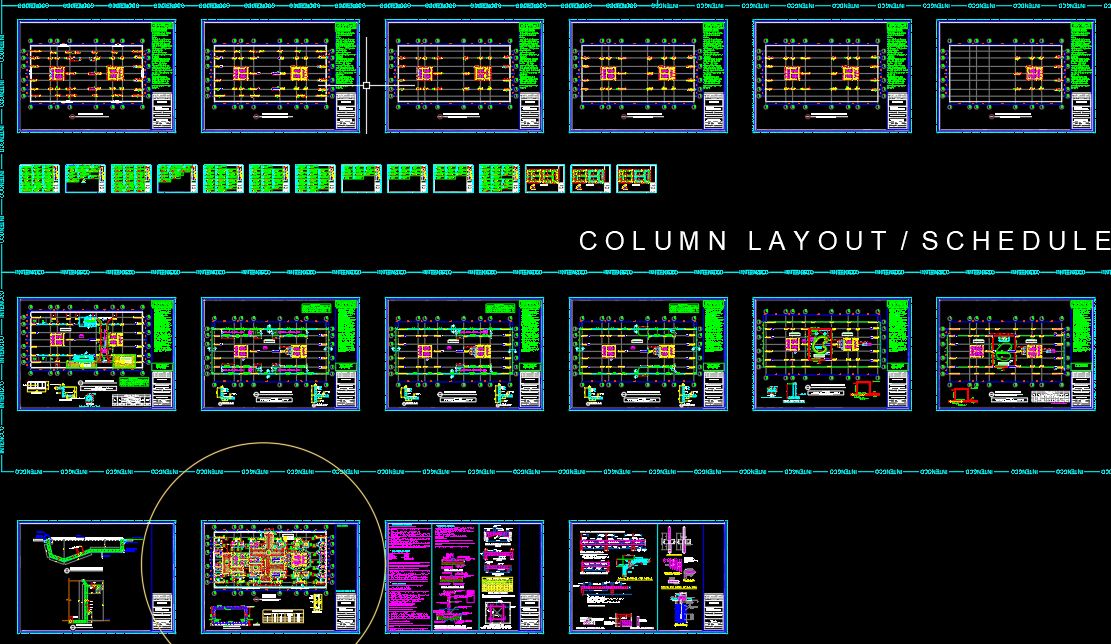

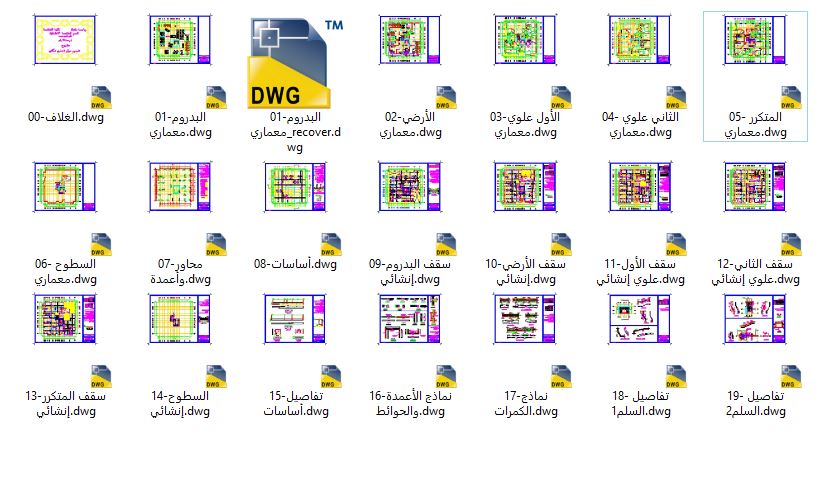

1- جميع اللوحات المعمارية والانشائية :
 |
المشروع عبارة عن دراسة لأحد المنشآت ذات الطبيعة
الخاصة أي ذات التغطيات الغير معتادة والتي نحتاج إليها غالباً في البحور الواسعة مثل
العنابر الصناعية وقاعات الأفراح والمنشآت ذات الطبيعة الخاصة التي يتم فيها اللجوء
إلى أنظمة إنشائية غير معتادة والتي تفشل في البحور الكبيرة نتيجة الترخيم الكبير
والوزن الذاتي الكبير الذي يؤدي إلى زيادة كبيرة في التكلفة وذلك مثل :-
ARCH
GIRDER – ARCH SLAB – TRIANGLE POLYGON – TRAPEZOIDAL
POLYGON – SAW_TOOTH – DOMES – CONES – SHELLS – FOLDED PLATES – PYRAMIDS
وقد وقع اختياري على
أحد الكباري ذات الطبيعة الخاصة المكون من Double Arch Girder حيث تم تعليق بلاطة الكوبري في الـ Hanger وسأتناول في هذه المشروع ما
يلي :-
1-
عرض الصور التي تم التقاطها للنظام الإنشائي الذي تناولته بالدراسة.
2-
عرض لبعض الأبعاد الإنشائية التي تم الحصول عليها من القياسات الحقلية .
3-
عرض سريع لطريقة سريان الأحمال داخل العنصر الإنشائي المختار.
4-
عرض سريع لطريقة التحليل الإنشائي والتصميم والتسليح .
5-
مقارنة بين مميزات هذا المنشأ والمنشآت التقليدية( كمرات- اعمدة ).
مقدمة
عامة عن المشروع :
المشروع عبارة عن برج سكني يقع في منطقة حمص
الجديدة ( الوعر ) , تبلغ مساحة العقار 1377 .
يتضمن
المشروع الدراسة الإنشائية والزلزالية للبرج وفق الطريقة الحدية .
يتألف البناء
من الأقسام التالية :
-
قبو يتضمن ملجأ مساحته 240 وكراج سيارات بسعة 27 سيارة بمنسوب (-3 m )
-
طابق أرضي مساحته 470 ومنسوبه (0.00 m )
وارتفاعه 3.25
m
.
-
تسعة طوابق متكررة مساحة كل منها 576 m2 والارتفاع الطابقي 3.25
m
.
يتم وصول السيارات
إلى الكراج عبر بلاطة بيتونية مسلحة تنخفض نزولاً من الشارع العام حتى الكراج .
